Sissejuhatus
Kvaliteetsetes-diskreetsetes tootmisvaldkondades, nagu autotootmine ja komponentide ladustamine, on laserjuhitavatest{1}}autodest saamas paindlik materjalikäsitluse põhilahendus. Suure -jõudlusega AGV-süsteem ei tugine mitte ainult täiustatud navigeerimis- ja ajastamisalgoritmidele, vaid ka stabiilsetele ja täpsetele liikumise täitmisüksustele.
Plutools keskendub veorataste, servomootorite ja madalpingeajamite teadus- ja arendustegevusele ning{0}}tootmisele, pakkudes AGV-tööstusele väga integreeritud jõulahendusi. Selles artiklis esitatakse-tüüpilise madala-tõstekõrgusega laser-juhitava AGV-süsteemi põhjalik analüüs kuuest aspektist: riistvara topoloogia, positsioneerimise matemaatilised mudelid, tehnilised eelised, funktsionaalsed moodulid, sõiduki spetsifikatsioonid ja pardal olevad ohutuskomponendid-, rõhutades samas Plutoolide kriitilist rolli liikumisjuhtimises.
1. Laser-juhitava AGV-süsteemi riistvaravõrgu arhitektuur
1.1 Süsteemi üldine topoloogia
Laser-juhitavad AGV-süsteemid kasutavad tavaliselt nelja-kihi hajutatud arhitektuuri:
Ülemine kiht (haldustase):MES, ajastamisarvuti, PLC{0}}vastutab ülesannete määramise ja jälgimise eest
Võrgukiht:Tööstuslik Ethernet + traadita AP (802.11b/g), mis võimaldab mitme sõidukiga sidet
Sõiduki juhtimiskiht:Põhikontroller, juhtmevaba moodul, laserskanner ja liikumiskomponendid (Plutoolsi veorattad, mootorid ja ajamid)
Väliseadmete kiht:Laadimisjaamad, konveieriliinid, liftid jne, mis võimaldavad sujuvat logistilist integratsiooni
1.2 Pardal olev tööloogika
Sisseehitatud kontroller töötleb reaalajas{0}}laserskannimise andmeid ja juhib ajamid vastavalt. Maapinnal on vaja ainult peegeldavaid markereid-pole vaja juhtmeid ega magnetribasid.
Süsteem salvestab teekaardid nii hostarvutis kui ka kontrolleris. Kombineerides lasertriangulatsiooni kodeerija läbisõidu mõõtmisega, saavutab AGV rajata autonoomse navigeerimise.
Liikumise teostamise tasemel reageerivad Plutoolsi integreeritud veorattad ja servoajamid otse juhtimiskäskudele, tagades sujuva käivitus-/seiskamiskäitumise ja täpse kiiruse juhtimise,{0}}luues aluse sentimeetri-taseme suletud-ahela positsioneerimisele.
2. Laserpositsioneerimise matemaatilised põhimõtted
2.1 Põhiprintsiip
AGV tuvastab vähemalt kolm reflektorit ja arvutab selle globaalse asukoha ja orientatsiooni nende koordinaatide ja suhteliste nurkade põhjal.
2.2 Geomeetriline positsioneerimismudel
Oletame, et reflektori koordinaadid A, B, C on (x₁, 0), (x2, y2) ja (0, 0) ning AGV asukoht on T(x, y). Kasutades ringilõike meetodit:
L₁: kaugus AGV-st A-ni
L₂: kaugus AGV-st C-ni
Võrrandid lahendades saab üheselt määrata AGV asukoha ja suuna, saavutades sentimeetri{0}}taseme täpsuse.
2.3 Dünaamiline positsiooni korrigeerimine
Süsteem arvutab asukoha ümber iga 50 ms järel, välistades ebaefektiivse "segmentaalse pimeda liikumise + katkendliku korrektsiooni".
Laserandmed on libisemise ja vibratsiooni kompenseerimiseks ühendatud kodeerija läbisõidu mõõtmisega.
Plutoolsi veorattad integreerivad kõrge-eraldusvõimega kodeerijaid ja suletud-ahela juhtimisalgoritme, tagades kõrge-läbisõidu ja pikaajalise-stabiilsuse positsioneerimisel.
3. Peamised tehnilised eelised
3.1 Täiustatud jõudlus
±5 mm korratavus:Ideaalne ülitäpse{0}}dokkimise jaoks (nt autode kokkupanek)
Saavutati suures osas tänu Plutoolsi servoajamite madalale{0}}stabiilsusele suure-ribalaiusega voolu/kiiruse ahelatega
Tugev traadita side:Põhineb standardil 802.11b/g, toetab multi{1}}AGV tööd
Modulaarne riistvara disain:Kiire rikete lokaliseerimine ja asendamine
Tarkvara{0}}määratletud marsruutimine:Füüsilisi modifikatsioone pole vaja
Mitme{0}}AGV koordineerimine:Arukas liiklusjuhtimine ummikute vältimiseks
3.2 Kasutuselevõtu paindlikkus
Vaja on ainult helkureid-pole maapinna muutmine. Marsruudi muudatused rakendatakse tarkvara kaudu, mis sobib ideaalselt segamudelite{2}}tootmisliinide jaoks.
3.3 Kulutõhusus
Kõrvaldab juhtliini paigaldamise kulud
Paigutuse muutmise ajal tootmisseisakuid pole
Plutoolsi standardiseeritud ajamimoodulid vähendavad integreerimise keerukust ja hoolduskulusid
Madalam elutsükli kogukulu
4. Põhilised funktsionaalsed moodulid
4.1 Arukas ajastamine
Ülesannete prioritiseerimine ja järjestamine
Sõiduki dünaamiline jaotus asukoha, aku ja oleku alusel
Liiklusjuhtimine (kokkupõrke vältimine, ummikseisu lahendamine)
Kahekordne side: juhtmega Ethernet + traadita kohtvõrk
4.2 Järelevalve ja juhtimine
AGV oleku ja vigade{0}}jälgimine reaalajas
Dünaamilised liiklusvärskendused
Suhtlemise tervise jälgimine
Ummikute lahendamise algoritmid
4.3 Visualiseerimisplatvorm
AGV asukoha, trajektoori ja oleku kuvamine-reaalajas
Kasutajaõiguste haldamine
Logid ja aruannete genereerimine
Ülesande käsitsi väljasaatmine
Nutikad alarmid (laadimise ajalõpp, ummistus, võrguühenduseta jne)
4.4 Paindlik tee ja jaama reguleerimine
Teed ja jaamu saab koheselt veebis redigeerida,{0}}ei ole vaja seisakuid.
4.5 Automaatne laadimishaldus
Külg{0}}kontakti automaatne laadimine
Automaatne ülesande taotlus, kui aku on tühi
Nutikas laadija jaotus ja marsruutimine
Automaatne dokkimine ja laadimine
Laadimissuhe kuni 1:8

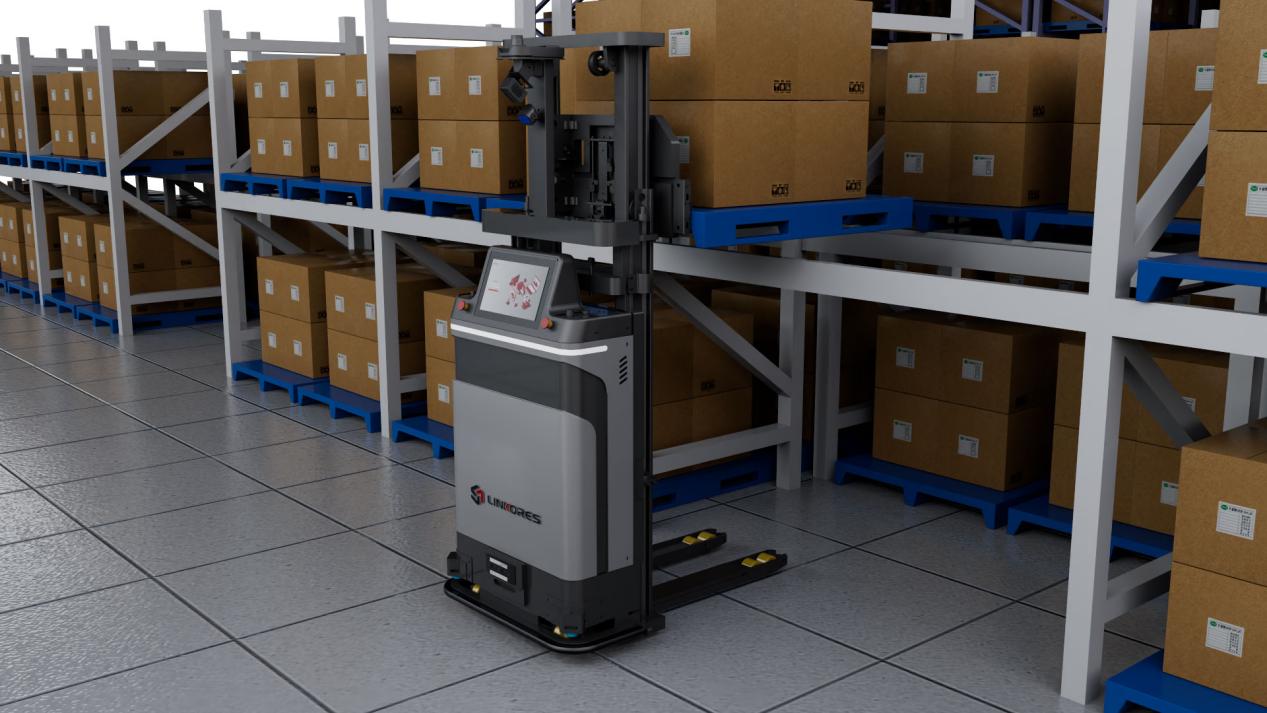

5. Madala{1}}tõstejõuga AGV põhispetsifikatsioonid
Võttes võrdlusaluseks Linde L14/L16:
Mõõdud:1950 × 800 × 2100 mm
Kandevõime:1400 / 1600 kg
Pöörderaadius:1615 mm
Sõidurežiim:Esi{0}}roolivedu (SD)
Tõstekõrgus:90–225 mm
Kiirus: 0–1.2 m/s
Kiirendus:300–500 mm/s²
Ronimisvõime:16% (ilma koormuseta) / 9% (täiskoormus)
Täpsus:±5 mm
Aku:24 V / 190 Ah
Plutools pakub integreeritud servomootorite ja koodritega horisontaalseid või vertikaalseid veorattaid, mis toetavad 24V/48V platvorme ja vastavad rasketele-koormusmomendi nõuetele.
6. Pardal olevad komponendid ja ohutussüsteemid
6.1 Lasernavigatsioonisüsteem
Varustatud SICK NAV350-ga:
Maksimaalne tuvastamine: 70 m
Töötab madala{0}}peegeldusvõimega keskkondades
Hübriidne navigatsioon (reflektor + kontuur)
Sisseehitatud{0}}töötlus vähendab kontrolleri koormust
Toetab võrgus seadistamist ja{0}}iseõppimist
6.2 Kahe-taseme ohutuskaitse
Reguleeritav aeglustusala (kuni 4 m)
Hädaseiskamisala (ees 3 m / taga 1 m)
Üleliigne ohutus: kontaktkaitseraud füüsiliseks kokkupõrkekaitseks
6.3 Motion Control Core (Plutools)
Integreeritud veoratas:Mootor + käigukast + kooder + ratas
Servoajam: 24V/48V, >200A tippvool, CANopen/EtherCAT
Mootor:Madala pöördemomendi pulsatsiooniga PMSM, suurem või võrdne 17-bitise kodeerijaga
Kiiruse täpsus kuni ±0,1%
6.4 Häire- ja töörežiimid
Visuaalsed indikaatorid (automaatne/käsitsirežiim)
Heli- ja visuaalsed häired (pööramine, tagurdamine, vead)
Kolm režiimi: manuaalne, pool{0}}automaatne, täis-automaatne
Järeldus
Madala-tõstega laser-juhitavad AGV-d integreerivad lasertriangulatsiooni, traadita võrgu, intelligentse ajastamise ja kahe-kihilise ohutuskaitse, et saavutada kõrge-täpse, paindlik ja jälgimata materjalikäsitlemine.
Liikumisjuhtimiskomponentide peamise tarnijana on Plutools spetsialiseerunud veoratastele, mootoritele ja ajamitele, pakkudes kõrget-usaldusväärsust ja suure{1}}integratsioonilahendusi. Pidevalt optimeerides mootori juhtimisalgoritme ja rataste disaini, võimaldab Plutools sujuvamat liikumist, suuremat positsioneerimistäpsust ja väiksemat energiatarbimist, -mis viib intelligentse ja mehitamata tööstuslogistika arengusse.
